在高溫質子交換膜燃料電池(HT-PEMFCs)中，磷種類對Pt的毒害嚴重影響了氧還原反應（ORR）的動力學過程，制約了其商業化應用。在此，首次采用摻雜調制應變策略，提高了PtFe有序金屬間化合物的磷酸鹽耐受性，以改善HT-的PEMFCs性能，這是通過低量的銅作為摻雜劑來實現的。具體來講，銅摻雜促進了PtFe晶體中壓縮應變的形成，從而改變催化劑的電子結構，進而有利于減弱磷酸鹽在Pt表面上的吸附能。此外，高溫磷酸鹽吸附試驗表明，Pt基電催化劑中銅摻雜可以提高磷酸鹽的耐受性。在H2-O2和H2-Air氣氛條件下，低Pt負載量（0.5 mg Pt·cm-2）的陰極電催化劑組裝的HT-PEMFCs，峰值功率分別為793.5和432.6 mW·cm-2，高于商業Pt/C電催化劑約1.53和1.34倍。此外，該電催化劑還表現出極好的電化學穩定性，至少100小時內其活性損失可忽略不計，超過了大多數其他報道的ORR電催化劑。
Figure 1.( a)Cu-PtFe/NC和c) PtFe/NC的STEM圖像；b) Cu-PtFe/NC和d) PtFe/NC的HAADF-STEM圖像；e) STEM-EDX元素分布；f)PTFe/NC和Cu-PtFe/NC的XRD圖譜和g)高分辨率Pt 4f XPS光譜。

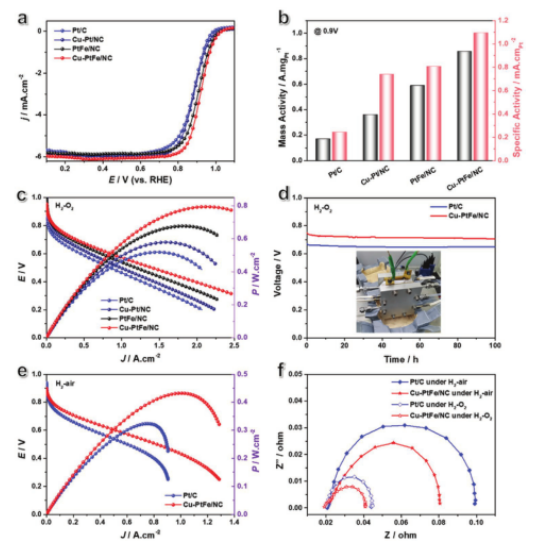

Figure 2. a)Pt/C、Cu-Pt/NC、PtFe/NC、Cu-PtFe/NC的ORR極化曲線；b)質量活性和面積活性比較；160℃時單電池的高溫PEMFC性能：c）燃料電池極化曲線和相應的功率密度，d)耐久性試驗結果；5) H2-空氣燃料電池性能；f）奈奎斯特圖。

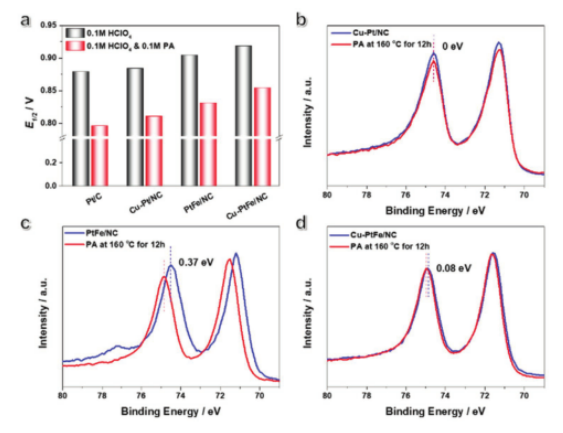

Figure 3. a) Pt/C、Cu-Pt/NC、PtFe/NC和Cu-PtFe/NC在HClO4和 HClO4 & PA 電解質中的E1/2。在純PA溶液中160°C溫度下保持24小時后，電催化劑的表面分析：b) Cu-Pt/NC、c) PtFe/NC、d) Cu-PtFe/NC 的高分辨率 Pt 4f XPS光譜。

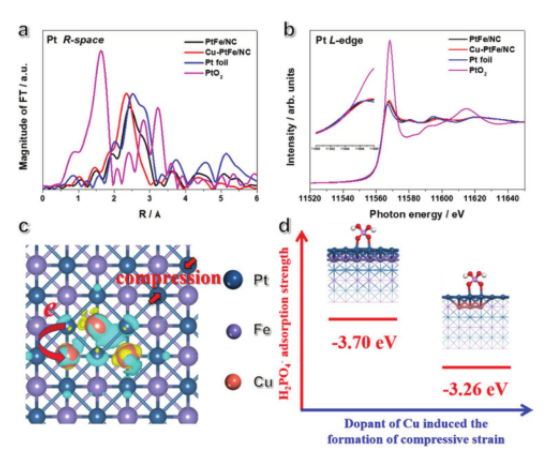

Figure 4. PtFe/NC、Cu-PtFe/NC 以及參考樣品的a) Pt L-edge XANES譜圖，和b) Pt L-edge EXAFS譜圖。c) Cu-PtFe 晶體的電荷密度差。d) 在Cu-PtFe和PtFe 上吸附H2PO4的幾何結構和PA吸附強度。
該研究工作由湖南大學王雙印教授課題組于2021年發表在Adv. Funct. Mater.期刊上。原文：Doping-Modulated Strain Enhancing the Phosphate Tolerance on PtFe Alloys for High-T emperature Proton Exchange Membrane Fuel Cells。
轉自《石墨烯研究》公眾號
.jpg)
