目前Li–S電池的發(fā)展遭受各種棘手的挑戰(zhàn)，主要問(wèn)題有：“穿梭效應(yīng)”，多硫化鋰轉(zhuǎn)化的動(dòng)力學(xué)緩慢，以及Li2S的不均勻成核。在這項(xiàng)研究中，基于二維（2D）材料的超晶格，設(shè)計(jì)了一種三合一的陰極主體，旨在解決這三個(gè)問(wèn)題。交替堆放的Nb3O8納米片具有路易斯酸表面，而具有高電導(dǎo)率的還原氧化石墨烯（rGO）產(chǎn)生了獨(dú)特的超晶格結(jié)構(gòu)，不回會(huì)自我堆疊，從而最大程度地提高了每個(gè)組分的固有優(yōu)勢(shì)，達(dá)到最佳的協(xié)同效應(yīng)。Nb3O8/rGO超晶格陰極主體具有高親和力，出色的催化活性，豐富的活性位點(diǎn)，高導(dǎo)電性等特點(diǎn)，有效地限制了多硫化鋰，并降低其轉(zhuǎn)化及Li2S成核時(shí)的過(guò)電位。高性能鋰硫電池在0.1C時(shí)初始容量達(dá)到為1529 mA h g-1，緩慢的容量衰減僅為0.064％。這項(xiàng)工作提供了一種異質(zhì)組裝二維納米片陰極主體的新策略，為先進(jìn)鋰硫電池打開(kāi)了廣闊的前景。

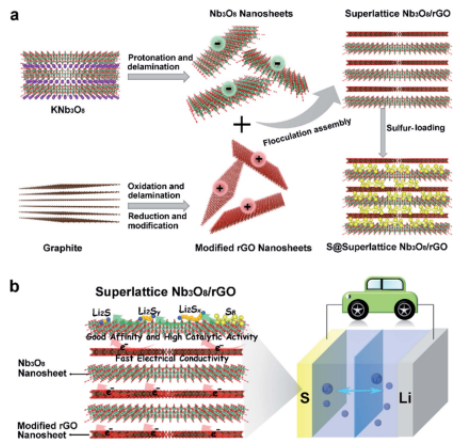

Figure 1.（a）制備超晶格Nb3O8/rGO陰極的示意圖，和（b）超晶格Nb3O8/rGO在鋰硫電池應(yīng)用中的優(yōu)點(diǎn)。

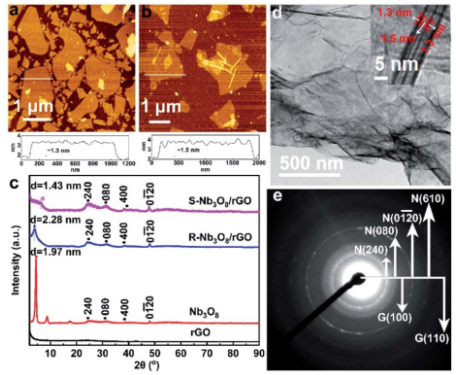

Figure 2. （a）單層Nb3O8和（b）PDDA修飾的rGO納米片的AFM圖像和高度情況;（c）不同樣品的XRD圖比較; （d）S-Nb3O8/rGO的TEM圖像和（e）SAED模式。
Figure 3（a）不同樣品的XRD圖比較;（b）S@R-Nb3O8/rGO和S@S-Nb3O8/rGO的示意圖;（c-f）不同樣品的拉曼光譜比較。

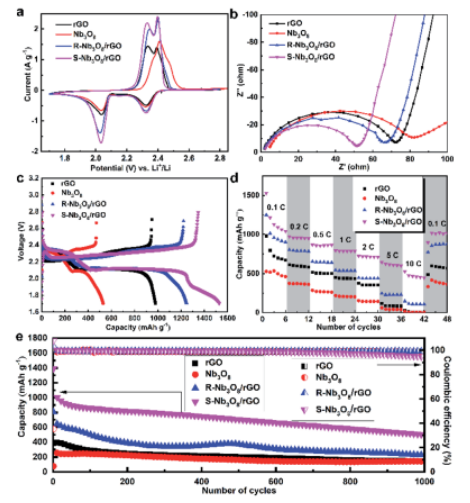

Figure 4（a）0.1 mV s-1掃速下的CV曲線，（b）EIS曲線，（c）0.1C恒電流時(shí)的充電/放電曲線，（d）速率性能和（e）基于不同陰極的Li–S電池在1C電流時(shí)的循環(huán)性能比較。
該研究工作由日本材料科學(xué)研究所（NIMS）Takayoshi Sasaki課題組于2021年發(fā)表在Journal of Materials Chemistry A期刊上。原文：Three-in-one cathode host based on Nb3O8/graphene superlattice heterostructures for highperformance Li–S batteries。
轉(zhuǎn)自《石墨烯雜志》公眾號(hào)
.jpg)
