這里通過水熱和聚合方法，開發了一種三明治復合材料陣列。在這樣的獨特的結構中，起皺的MoSe2納米片夾在垂直石墨烯（VG）核和N摻雜碳（N-C）殼中間，形成了三明治核/殼陣列。所獲得的VG/MoSe2/N-C三明治陣列具有一系列優勢，包括高導電性，強機械穩定性和大孔隙率等。作為初步測試，VG/ MoSe2/N-C三明治陣列的鈉離子存儲特性被表征評估，其容量達540 mA h g-1，優異的高倍率特性和長期循環穩定性（1000個周期后，在2.0 A g-1時容量為298 mA h g-1）。該三明治核/殼結構對電化學性能起到正面作用，即導電碳網絡和良好的容積適應性，以及高度多孔的結構便于離子快速擴散。
Figure 1.（a）合成三明治VG/MoSe2/N-C核殼陣列的示意圖。（b-d）對應過程的SEM圖。
.png)

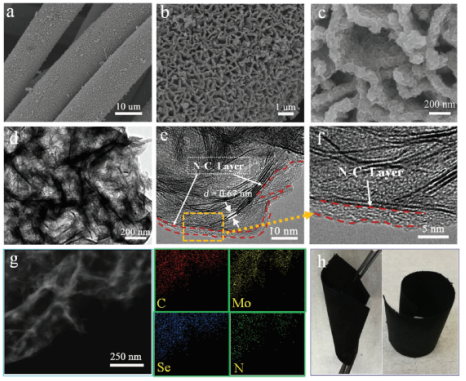

Figure 2. a–c）三明治VG/MoSe2/N-C核殼陣列的SEM圖像和d–f）TEM圖像。 g）C，Mo，Se和N元素分布情況。h）三明治VG/MoSe2/N-C核殼陣列樣品的光學照片。
.png)

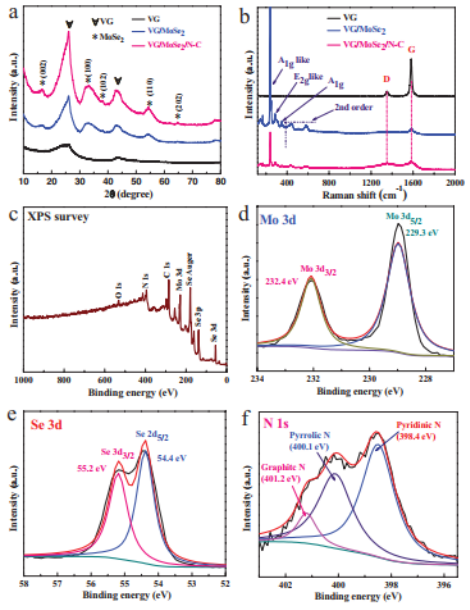

Figure 3. VG，VG/MoSe2和VG/MoSe2/N-C的a）XRD圖和b）拉曼光譜。 VG/MoSe2/N-C的XPS光譜：c）總譜，d）Mo 3d，e）Se 3d和f）N 1s光譜。

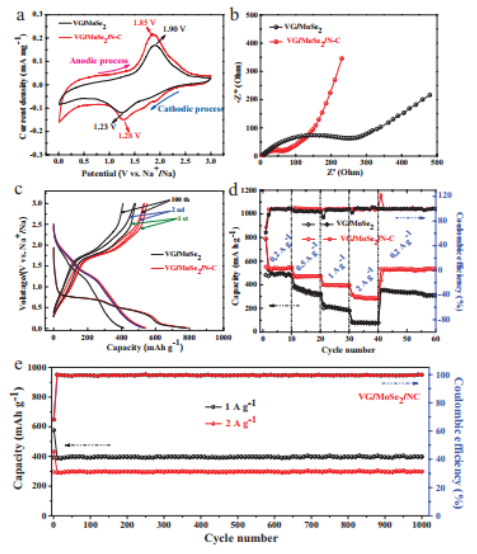

Figure 4. VG/MoSe2和VG/MoSe2/N-C電極的電化學特性：a）第三個循環的CV曲線，掃描速率為0.1 mV s-1，電壓范圍在0.01和3.0 V之間。 b）5次循環后，在3.0 V電位時的Nyquist圖。c）在0.2 A g-1電流密度下，第1，第2和第100周期的放電/充電電壓曲線。d）VG/MoSe2/N-C電極的倍率特性和e）分別在1和2 A g-1電流密度下的循環穩定性。
該研究工作由浙江大學Jiangping Tu課題組，發表在Adv. Energy Mater.期刊上。原文：Exploring Advanced Sandwiched Arrays by Vertical Graphene and N-Doped Carbon for Enhanced Sodium Storage。
轉自《石墨烯雜志》公眾號
.jpg)
