隨著電子技術的飛速發展，對熱管理材料的需求不斷增長。近年來，石墨烯紙被認為是替代傳統石墨化聚酰亞胺薄膜的潛在材料。盡管目前通往石墨烯紙的途徑可以實現高導熱率，但是石墨化過程中極高的能耗以及嚴重的重金屬污染限制了石墨烯紙的應用。在這里，我們開發了一種高效、低能耗、廉價的技術來大量生產石墨烯紙。如果不進行石墨化處理，則膜厚為65mm時，該石墨烯層疊膜的導熱率可以達到975Wm
-1 K
-1。基于這項易于操作的技術，我們已經完成了中試工廠的測試，在8小時內每個反應器達到3 kg石墨烯的量，在我們的自制設備上連續宏觀地組裝每卷800 mm×100 mm的石墨烯薄膜。

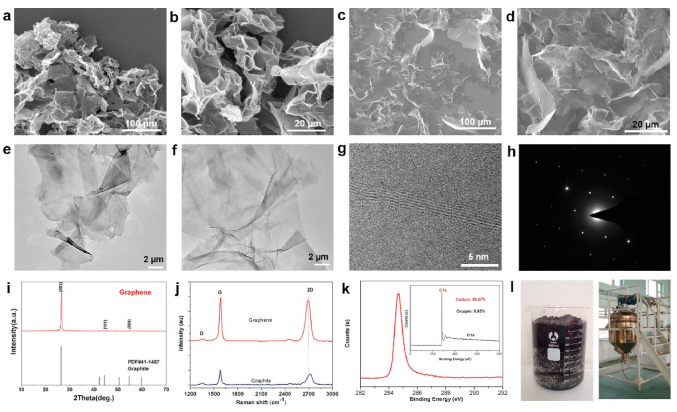

Figure 1. 凍干處理的石墨烯樣品（a和b）、GS的二氯乙烷分散體滴在硅片上（c和d）的SEM圖像；GS的TEM圖像（e,f）和HRTEM圖像（g）；相應的SAED（h）；XRD圖譜（i）；GS的拉曼光譜（j）；XPS高分辨率C 1s光譜，插圖為全光譜GS（k）；用于制備石墨烯的反應器圖（l）。

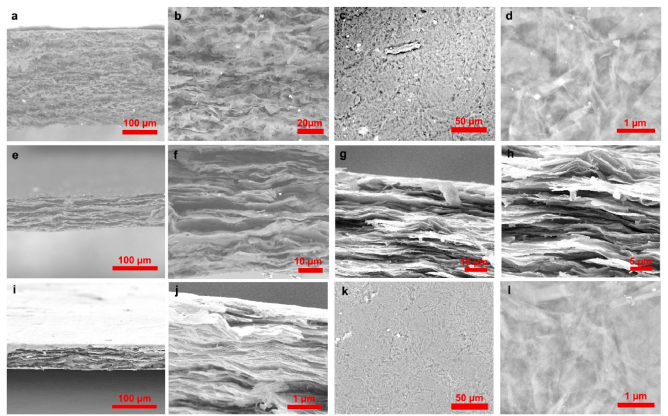

Figure 2. （a-d）dGP的SEM圖像；熱處理（e,f）之前和（g,h）之后，未壓縮的oGP；（i-l）roGP的圖片。

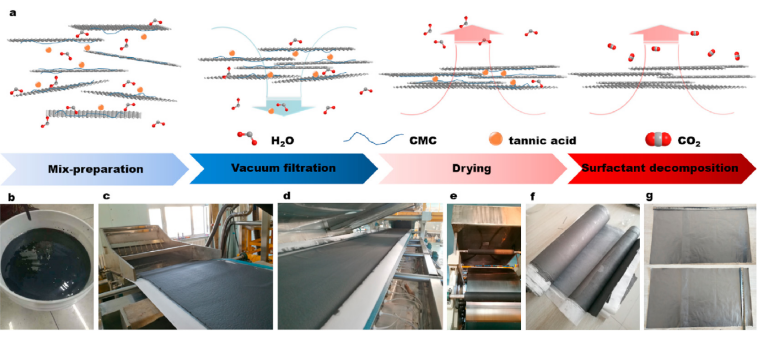

Figure 3. （a）roGP合成過程；（b）通過CMC穩定化的石墨烯漿料；（c-e）制造設備和正在生產的GP的局部照片：（c）成膜，（d）紅外干燥，（e）干燥筒；（f）一卷未壓縮的石墨烯薄膜；（g）合成好的GP。

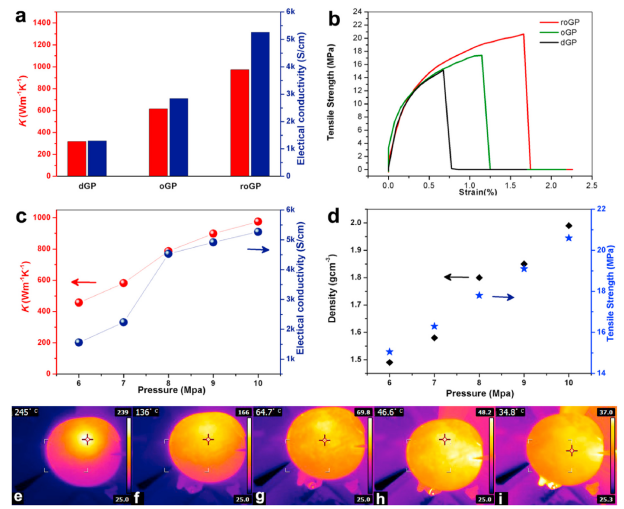

Figure 4. （a）dGP、oGP、roGP的熱導率；（b）dGP、oGP、roGP的拉伸強度；（c）壓力對roGP的導熱性和導電性的影響；（d）壓力對roGP的密度和拉伸強度的影響；（e-i）紅外圖像。
相關研究成果于2021年由廣州大學Tongshun Wu課題組，發表在Carbon（https://doi.org/10.1016/j.carbon.2020.09.039）上。原文：Efficient and inexpensive preparation of graphene laminated film with ultrahigh thermal conductivity。
轉自《石墨烯雜志》公眾號
.jpg)
