缺乏反轉對稱性的布洛赫電子由于繞其質心旋轉而表現(xiàn)出軌道磁矩；這會在磁場中引起波谷分裂。對于石墨烯/ h-BN莫爾超晶格，反對稱性被h-BN破壞。超晶格勢在實驗可得的低能態(tài)中，產生了一系列狄拉克點(DPs)和范霍夫奇點(vHSs)，為研究帶結構中的軌道矩提供了平臺。在這項工作中，理論計算和磁熱電測量相結合，揭示了石墨烯/h-BN莫爾超晶格在vHSs處軌道磁矩的出現(xiàn)。在空穴側次級DP的低能側的vHS的熱電信號表現(xiàn)出明顯的磁場誘導谷分裂，有效g因子約為130；對于其他vHSs可以忽略不計。這歸因于在孔側的第二個vHS處出現(xiàn)了軌道磁矩。

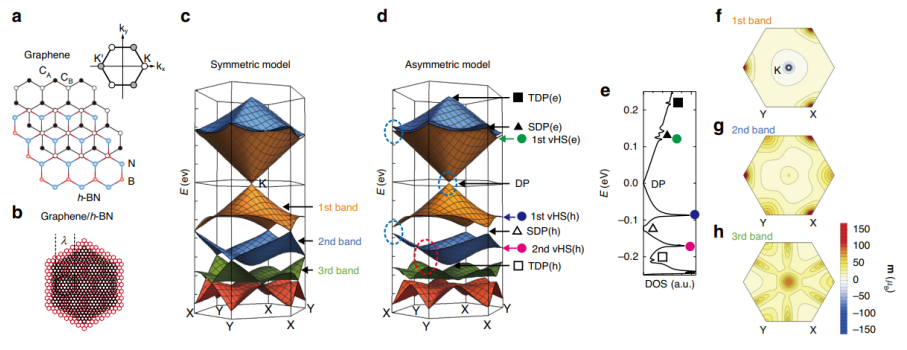

Fig. 1 石墨烯/h-BN莫爾超晶格中的軌道磁矩。

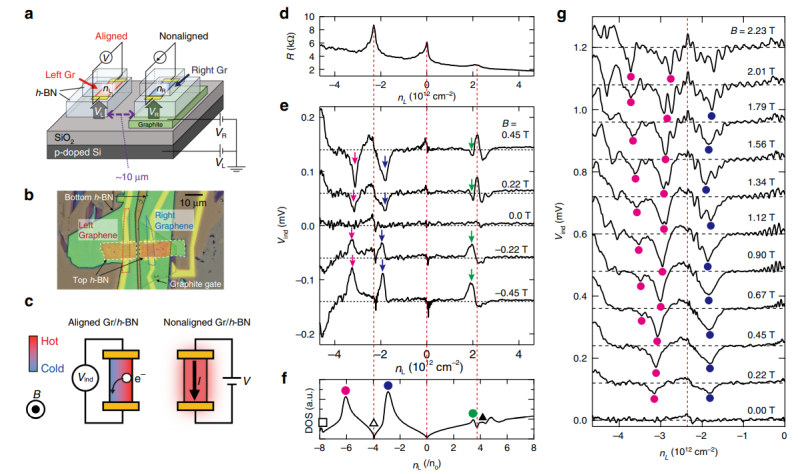

Fig. 2 石墨烯/h-BN莫爾超晶格的磁熱電測量。

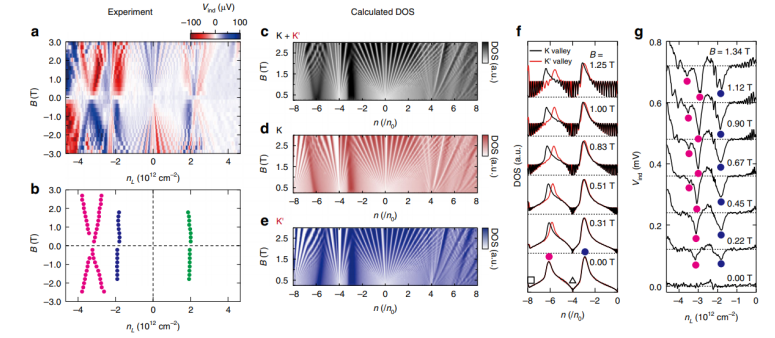

Fig. 3 范霍夫奇點處熱電電壓的谷分裂。
相關研究成果于2020年由東京大學Tomoki Machida課題組，發(fā)表在Nature Communications(https://doi.org/10.1038/s41467-020-19043-x)上。原文：Emergence of orbital angular moment at van Hove singularity in graphene/h-BN moiré superlattice。
轉自《石墨烯雜志》公眾號：
.jpg)
