自拍1区,久久不见久久见免费影院观看,亚洲有码转帖

暨南大學Zilong Wang聯(lián)合Wenjie Mai課題組--獨立式聚吡咯/碳納米管復(fù)合電極用于穩(wěn)定的柔性超級電容器

為了滿足人們對柔性能量存儲設(shè)備的日益增長需求，開發(fā)具有商業(yè)級載量的超級電容器活性材料至關(guān)重要。這里，通過簡單的真空過濾和低溫聚合方法制得了高載量和獨立式CNT@PPy復(fù)合電極（6.07 mg cm-2）。由于CNT纖維框架具有高導(dǎo)電性，這可提供快速的電子傳輸通道。最優(yōu)的CNT@PPy電極表現(xiàn)出較高的面積電容（2.6 F cm-2），顯著增強的機械性能（抗拉強度為20.7 MPa，是純CNT膜的23倍）?；谧顑?yōu)CNT@PPy電極，所構(gòu)建的獨立式全固態(tài)對稱型超級電容器的在76.7μWh cm-2能量密度下，實現(xiàn)了0.64 mW cm-2的高功率密度。

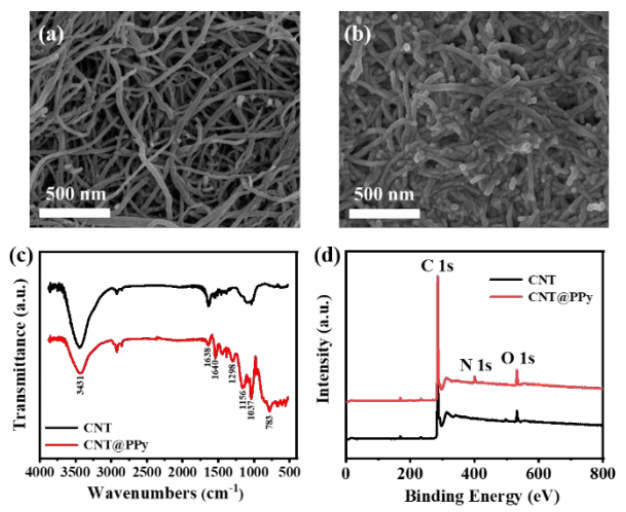

Figure 1. （a）獨立式CNT電極和（b）CNT@PPy復(fù)合材料電極的SEM圖像。（c）CNT和CNT@PPy膜的FT-IR光譜。（d）CNT膜和CNT@ PPy膜的XPS全譜。

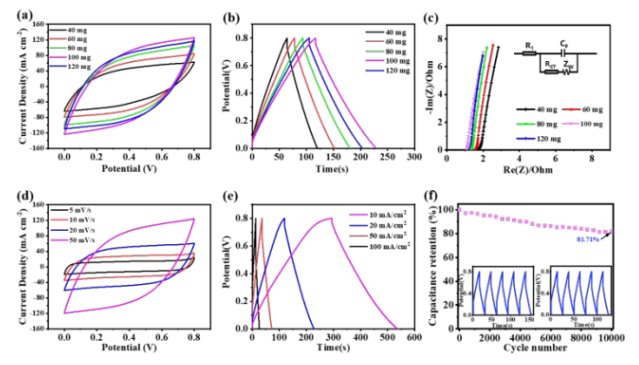

Figure 2. 不同電極的（a）在50 mV s-1掃速下的CV曲線和（b）20 mA cm-2時的GCD曲線。（c）電化學阻抗譜，頻率范圍為100 kHz至0.01 Hz，插圖顯示了對應(yīng)的等效電路。（d）CNT@PPy-100電極在不同掃描速率下的CV曲線。（e）不同電流密度下的GCD曲線。（f）CNT@ PPy-100的循環(huán)穩(wěn)定性能，插圖顯示了前5個GCD周期和最后5個GCD周期。

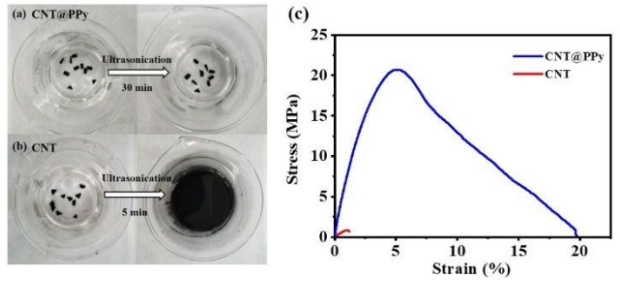

Figure 3.（a）超聲處理30分鐘前后CNT@PPy-100膜的差異。（b）超聲處理5分鐘前后CNT膜的差異。（c）純CNT和堅固的CNT @ PPy-100膜的典型應(yīng)力-應(yīng)變曲線。

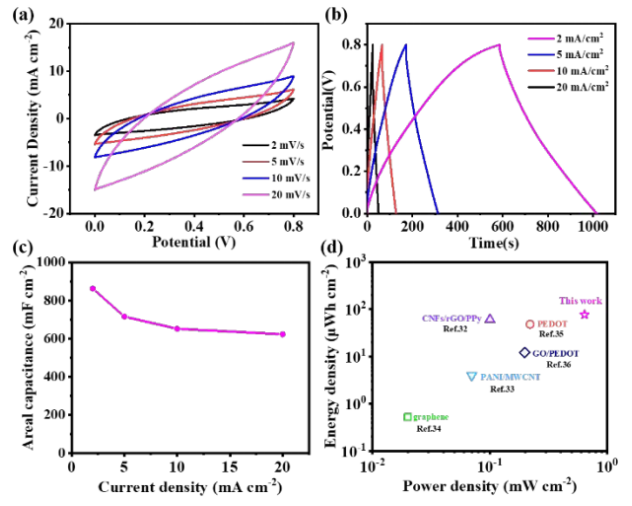

Figure 4. 所構(gòu)建器件的（a）CV曲線和（b）GCD曲線。（c）在不同電流密度下的面積電容比較。（d）所構(gòu)建超級電容器與最近報道的超級電容器的能量密度和功率密度比較。

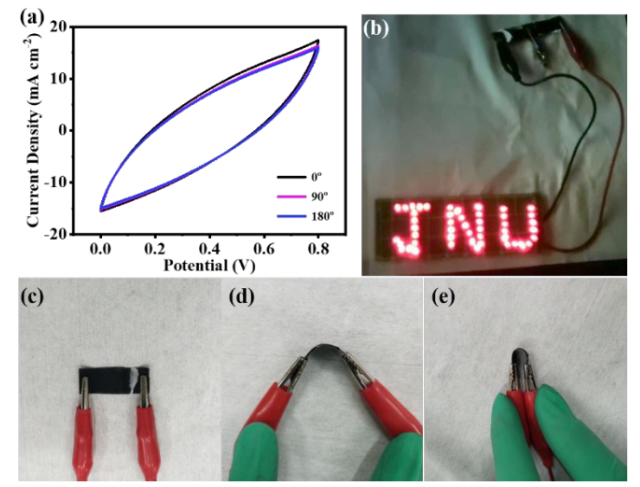

Figure 5.（a）柔性超級電容器在初始和彎曲狀態(tài)下的CV曲線，（b）兩個超級電容器串聯(lián)時并點亮紅色LED的光學圖像。（c，d，e）柔性超級電容器在0°，90°和180°彎曲狀態(tài)下的光學圖像。

相關(guān)研究工作由暨南大學Zilong Wang聯(lián)合Wenjie Mai課題組于2020年發(fā)表在Mater. Chem. Front.期刊上。原文：Freestanding Polypyrrole/Carbon Nanotubes Electrode with High Mass Loading for Robust Flexible Supercapacitors。

轉(zhuǎn)自《石墨烯雜志》公眾號：



您的稱呼 :
聯(lián)系電話 :
您的郵箱 :
咨詢內(nèi)容 :

国产精品99久久免费黑人_亚洲天堂久久精品_国产成人AV综合久久视色_高潮VPSWINDOWS国产乱_亚洲国产精品久久久久爰色欲_蜜芽亚洲AV无码一区二区三区
