將二維(2D)石墨烯片分散到3D材料矩陣中，是一種很有前途的方法，可以獲得大量單個石墨烯片特殊的力學和電學性能，用于宏觀應用。然而，由于石墨烯片在3D結構中的分布和取向不受控制，石墨烯-基體鍵合能力弱，載荷傳遞能力差，這在很大程度上受到了限制。在此，我們提出了一種之前未報道的方法，將有序2D石墨烯陣列嵌入陶瓷基體中，將脆性陶瓷的災難性斷裂破壞模式轉化為穩定裂紋擴展行為，機械韌性提高250%至500%。在塊體陶瓷中獲得了前所未有的低干滑動摩擦系數0.06，這主要是由于有序的2D石墨烯陣列抑制了微裂紋的擴展。這些獨特的、低成本的2D石墨烯陣列/陶瓷復合材料，具有優異的結構和功能特性，可應用于惡劣環境中。

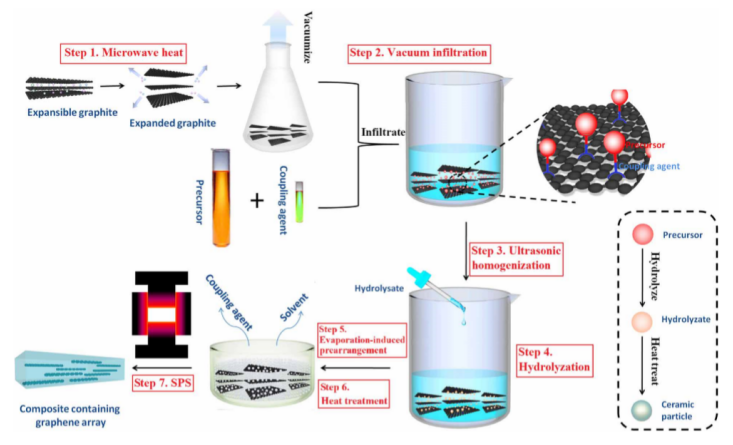

Fig. 1. 一種合成單層石墨烯/陶瓷復合材料的簡便方法。

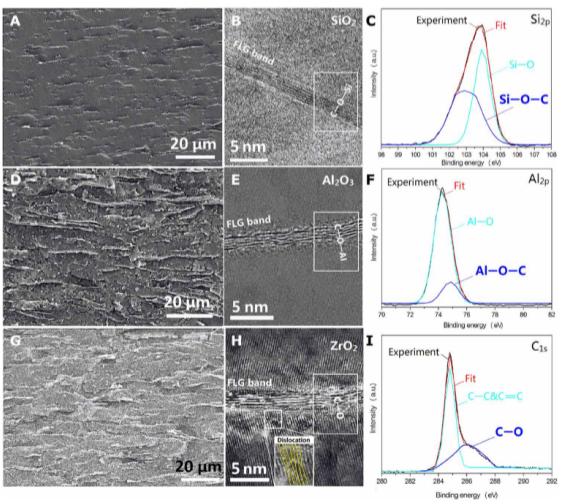

Fig. 2. FLG/陶瓷復合材料的形態和結構表征。

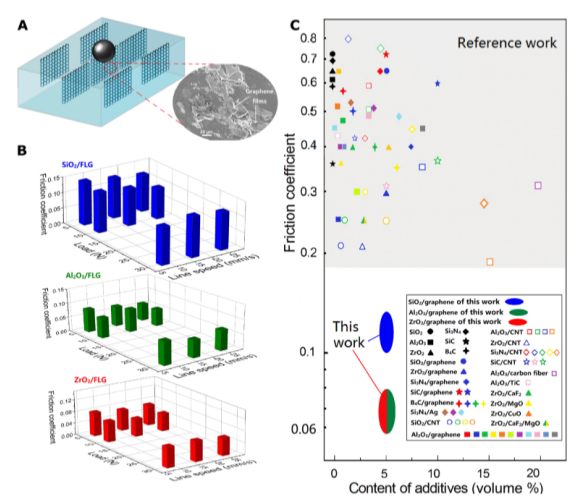

Fig. 3. FLG/陶瓷復合材料的摩擦學性能。

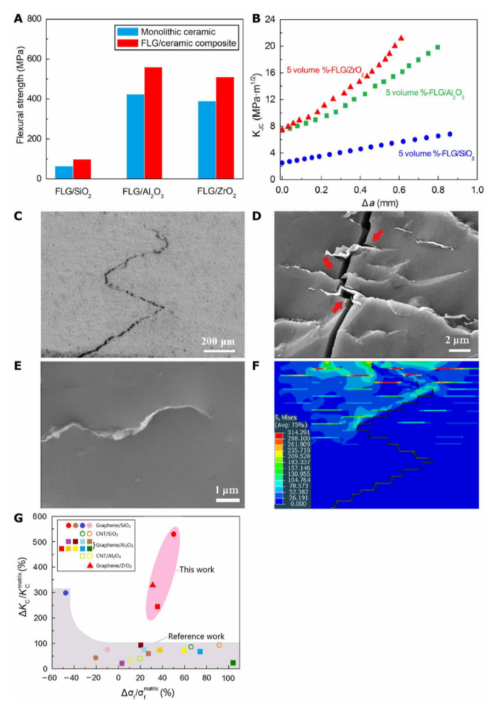

Fig. 4. FLG/陶瓷復合材料的力學性能及增韌機理。

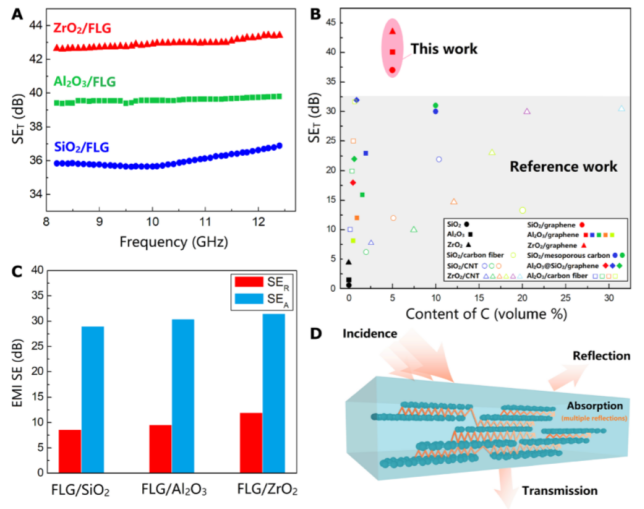

Fig. 5. FLG/陶瓷復合材料的EMI屏蔽效能(SE)。
相關研究成果于2020年由清華大學Chunlei Wan課題組，發表在Science Advances (DOI: 10.1126/sciadv.abb1338)上。原文：Embedding two-dimensional graphene array in ceramic matrix。
轉自《石墨烯雜志》公眾號：
.jpg)
