這里提出一種轉移石墨烯的方法，稱為“雙面轉移”，即從天然金屬基材兩側（如原始鎳催化劑）都能轉移多層化學氣相沉積（CVD）石墨烯。在傳統的轉移方法中，在基板底部的石墨烯在去除金屬催化劑之前，是用氧等離子體去除的。盡管這種處理方式可以防止石墨烯薄膜聚集，但無法利用CVD-石墨烯的兩面。雙面轉移方法獲得的石墨烯質量與傳統方法轉移石墨烯的質量進行了比較。通過光學顯微鏡，共聚焦拉曼光譜，原子力顯微鏡和電子傳輸等表征手段，發現兩側的多層石墨烯的質量沒有顯著差異。通過將每單位基板生長石墨烯加倍，且不需要犧牲轉移基板（如聚甲基丙烯酸甲酯），這種雙面轉移方法將使石墨烯的使用更加有效和更加經濟。

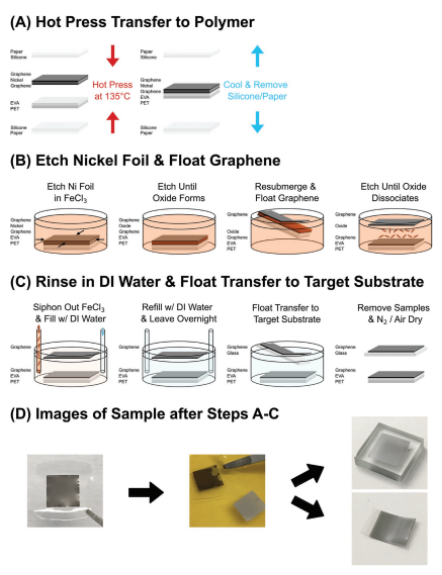

Figure 1.雙面浮法轉移技術示意圖，包括A）石墨烯/Ni/石墨烯熱壓制成EVA/PET聚合物，B）在1 M FeCl3溶液中刻蝕鎳箔，直到形成氧化物層,隨后浮法裸露的石墨烯，C）用去離子水沖洗，然后將浮法石墨烯轉移到目標玻璃基板上, D)整個轉移過程中樣品的圖像。

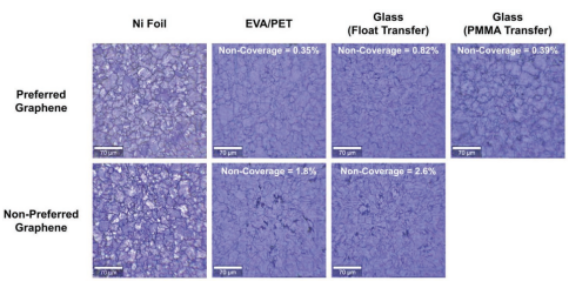

Figure 2. P側（上排）和NP側（下排）多層石墨烯薄膜在各種基底上的光學顯微鏡圖像。

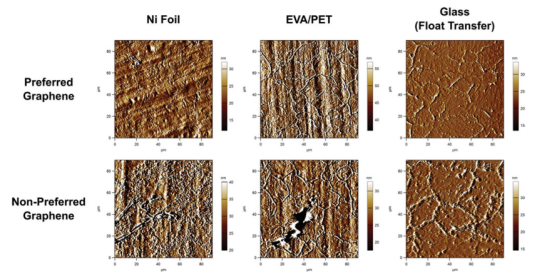

Figure 3. P側（上排）和NP側（下排）多層石墨烯薄膜在各種基底上的原子力顯微鏡圖像。

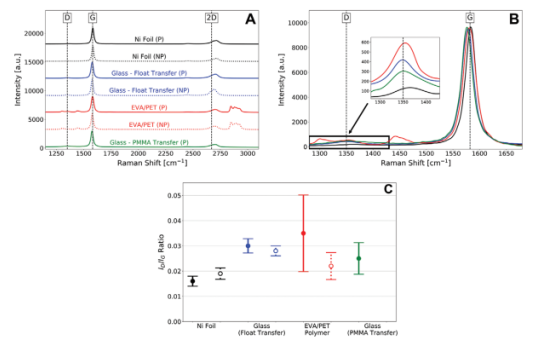

Figure 4. A)所有樣品的Raman光譜，B）只有P側石墨烯樣品的Raman光譜，C）多層石墨烯薄膜的平均I
D/I
G值。
該研究工作由紐約州立大學石溪分校Matthew D. Eisaman課題組于2020年發表在Adv. Funct. Mater.期刊上。原文：Bifacial Multilayer Graphene Float Transfer。
摘自《石墨烯雜志》公眾號：
.jpg)
