這里，發(fā)現(xiàn)了石墨的均質(zhì)扭曲堆疊層的導(dǎo)熱性強烈依賴于失配角度，可能的機(jī)制依賴于扭曲界面上的聲子-聲子耦合作用。窄石墨疊層所計算的熱導(dǎo)率和相應(yīng)的實驗結(jié)果的一致性表明了該預(yù)測的可行性。這歸因于層間相互作用描述的準(zhǔn)確性，h-BN堆疊層的相似結(jié)果表明整體材料的電導(dǎo)率更高和失配角度變化減少。這為設(shè)計合成具有可控傳熱特性的可調(diào)異質(zhì)結(jié)開辟了新路徑。

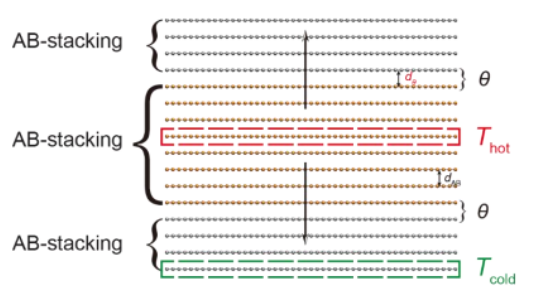

Figure 1. 模擬裝置的示意圖。

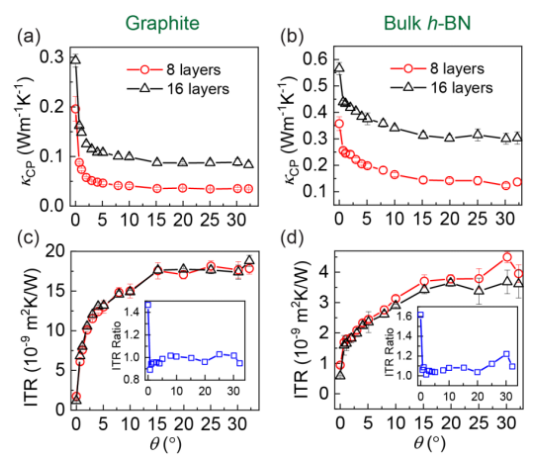

Figure 2.（a，b）整個堆疊層的橫截面熱導(dǎo)率與扭角的相關(guān)性，（c，d）石墨和塊體h-BN以最優(yōu)堆疊片形成扭曲接觸的界面熱阻與扭角的相關(guān)性。

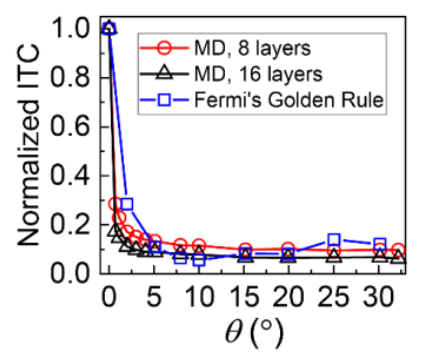

Figure 3. tBLG的界面熱傳遞速率和在各種失配角下所計算出的界面熱導(dǎo)率之間的費米黃金法則結(jié)果比較。

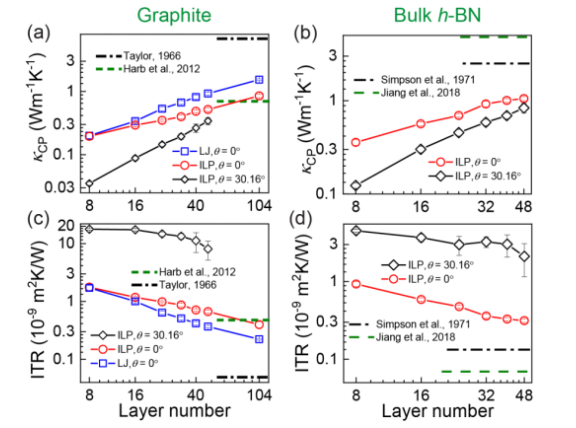

Figure 4. （a）石墨和（b）h-BN堆疊層在對準(zhǔn)時和扭曲30.16°時的導(dǎo)電性和K
CP與厚度的相關(guān)性。圖（c）和（d）顯示了ITR截取的厚度相關(guān)性，使用SI中的 S2公式，基于石墨和h-BN異質(zhì)結(jié)的K
CP結(jié)果。
該研究工作由以色列特拉維夫大學(xué)Michael Urbakh課題組于2020年發(fā)表在Nano Letters期刊上。原文：Controllable Thermal Conductivity in Twisted Homogeneous Interfaces of Graphene and Hexagonal Boron Nitride。
摘自《石墨烯雜志》公眾號：
.jpg)
