通過(guò)微生物電解池（MEC）生產(chǎn)生物氫已經(jīng)向開(kāi)發(fā)合適且具有成本效益的陰極催化劑發(fā)展。在這個(gè)研究中，兩種石墨烯雜化金屬氧化物納米復(fù)合材料用作催化劑，磷酸鹽緩沖液陰極電解液中，在制糖業(yè)廢水作為底物的MEC中運(yùn)行以研究制氫。電化學(xué)表征顯示出NiO.rGO涂層陰極的性能更好，與NF和Co
3O
4.rGO陰極相比，該涂層在600 mV電壓下的過(guò)電勢(shì)較小，并且在Nyquist圖中具有最低的電阻。實(shí)驗(yàn)結(jié)果表明，在1.0 V的施加電壓下，NiO.rGO納米復(fù)合材料的最大產(chǎn)氫率為4.38±0.11 mmol/L/D，庫(kù)倫效率為65.6％，陰極氫回收率為20.8％。就生產(chǎn)生物氫而言，MEC性能比Co
3O
4.rGO和未鍍膜的NF高1.19倍和2.68倍。因此，在MEC中使用工業(yè)廢水，證明了經(jīng)濟(jì)的雜化納米復(fù)合催化劑可實(shí)現(xiàn)能源和環(huán)境的可持續(xù)性。

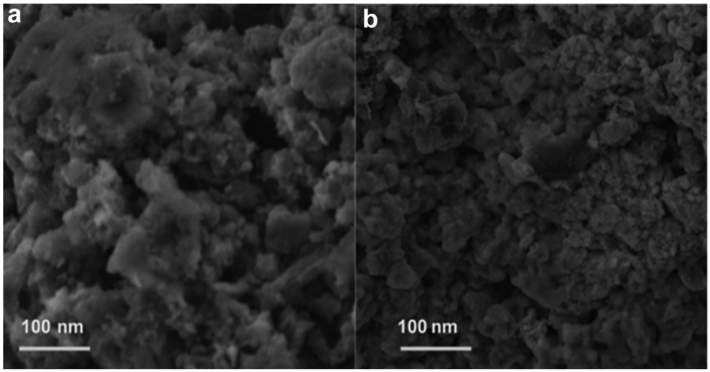

Figure 1. （a）Co
3O
4.rGO和（b）NiO.rGO納米復(fù)合材料的SEM圖像。

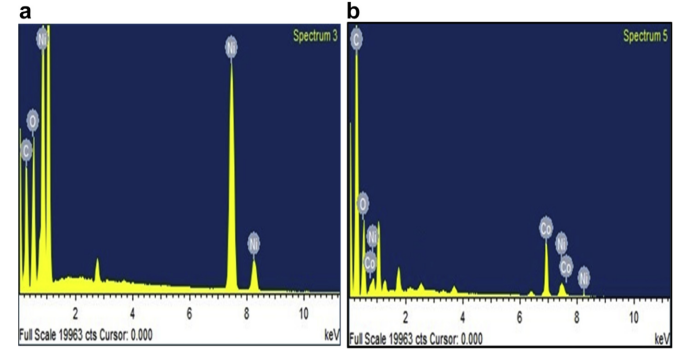

Figure 2. （a）NiO.rGO和（b）Co
3O
4.rGO納米復(fù)合材料的EDX分析。

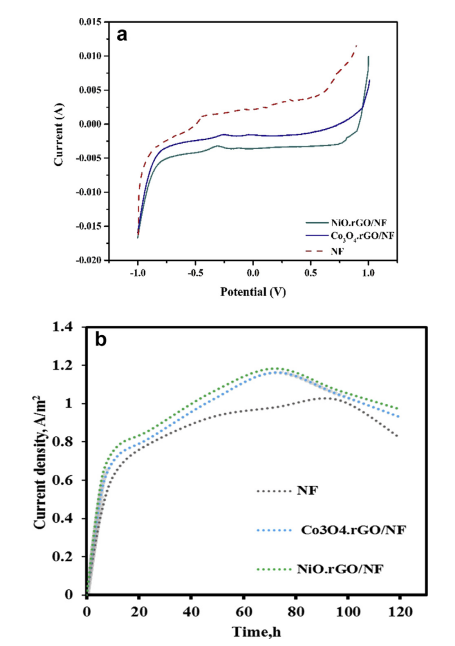

Figure 3. （a）兩個(gè)涂層陰極與NF的線(xiàn)性?huà)呙璺矆D。（b）在磷酸鹽緩沖溶液中，施加電壓1.0 V時(shí)，MECs中不同陰極的電流密度。

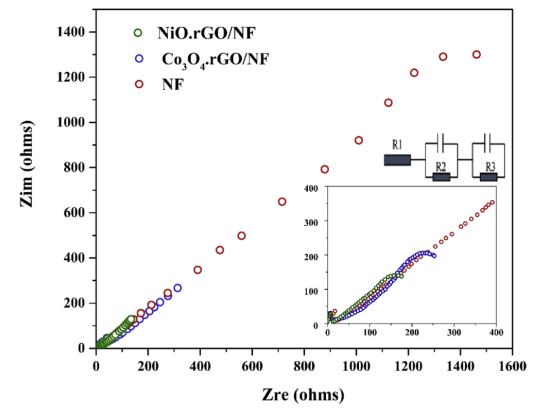

Figure 4. 兩個(gè)涂層陰極以及NF的奈奎斯特圖。

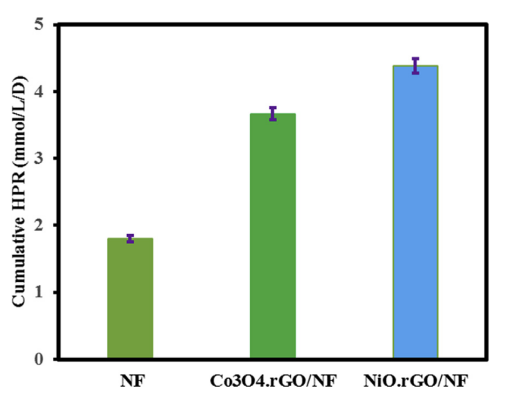

Figure 5. 5天的生產(chǎn)周期中氫氣的累積生產(chǎn)率。
相關(guān)研究成果于2020年由印度國(guó)家技術(shù)研究所Samsudeen Naina Mohamed課題組，發(fā)表在International journal of hydrogen energy（2020, 45, 7647-7655）上。原文：Enhancing biohydrogen production from sugar industry wastewater using metal oxide/graphene nanocomposite catalysts in microbial electrolysis cell。
摘自《石墨烯雜志》公眾號(hào)：
.jpg)
