通過Brodie方法制備了具有高度多分散粒徑分布的氧化石墨烯（GO），并對其分散穩(wěn)定性進(jìn)行了表征。如原子力顯微鏡和光散射測量所揭示，剝落和分餾導(dǎo)致納米、經(jīng)典膠體（亞微米）和微米級尺寸范圍內(nèi)的顆粒粒子定義明確。時間分辨的動態(tài)光散射實(shí)驗(yàn)表明，在沒有電解質(zhì)的情況下，在3-13的中等pH范圍內(nèi)，聚集過程受到阻礙。盡管由于GO片材表面官能團(tuán)的逐步電離，抗鹽誘導(dǎo)的聚集性隨pH的增加而增加，但根據(jù)DLVO理論，它們的分散體在強(qiáng)酸的超摩爾濃度和堿的亞摩爾濃度下不穩(wěn)定。但是，通過臨界凝結(jié)濃度（CCCs）量化的聚集行為顯示出令人驚訝的薄片尺寸依賴性。在pH=12時，納米Brodie-GO的CCC達(dá)到360 mM，這是有史以來GO水分散體的最高值之一。這些結(jié)果為設(shè)計(jì)可加工的pH穩(wěn)定和大小可調(diào)的GO分散體提供了有用的定量信息，以供將來應(yīng)用。

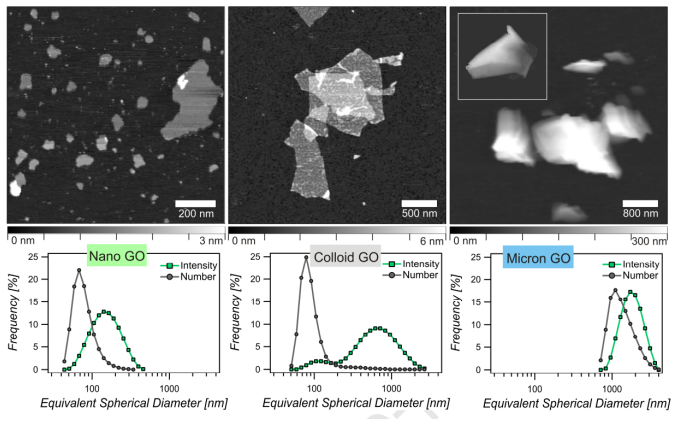

Figure 1. 在pH = 5時，GO（左）、膠體GO（中）和微米氧化石墨（右）的AFM圖像（頂部）和數(shù)量和強(qiáng)度加權(quán)的尺寸分布直方圖（底部）

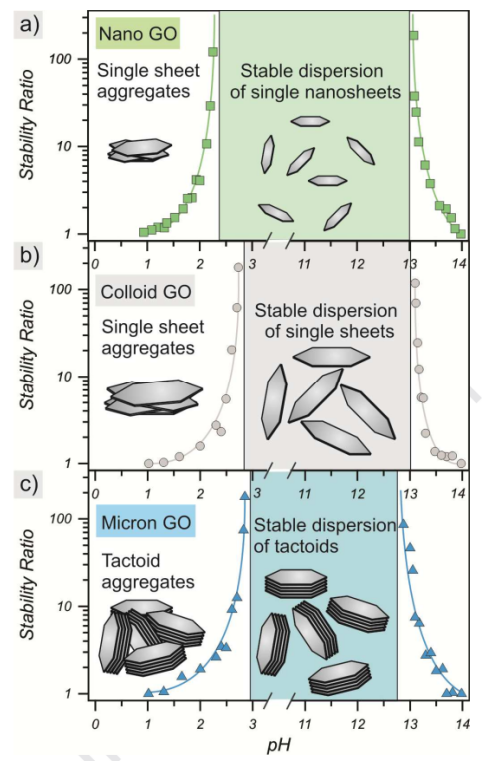

Figure 2. 在不添加鹽的情況下，納米GO（a）、膠體GO（b）和微米級氧化石墨（c）顆粒的穩(wěn)定性比率隨pH的變化而變化。插圖說明分散體中氧化石墨烯片的尺寸和聚集狀態(tài)。

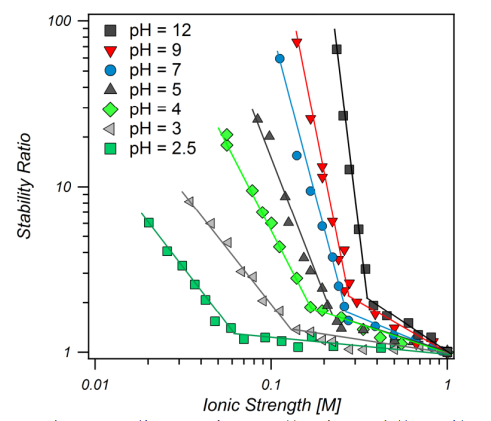

Figure 3. 在不同pH值下，納米GO顆粒與離子強(qiáng)度的穩(wěn)定性比。

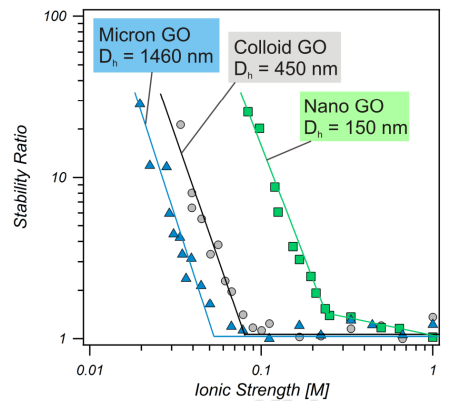

Figure 4. pH = 5時，KCl溶液中不同平均直徑的GO的穩(wěn)定性圖。
相關(guān)研究成果于2020年由塞格德大學(xué)Tamas Szabo和Istvan Szilagyi課題組，發(fā)表在Carbon（doi.org/10.1016/j.carbon.2020.01.022）上。原文：Size-Dependent Aggregation of Graphene Oxide。
摘自《石墨烯雜志》公眾號：
.jpg)
