原子精確石墨烯納米帶(GNRs)由于其高度可調(diào)的電子、光學(xué)和輸運(yùn)特性而引起了人們的極大興趣。但是，GNRs的表面合成通常基于金屬表面輔助的化學(xué)反應(yīng)，其中金屬基質(zhì)強(qiáng)烈限制其設(shè)計(jì)的電子性能，并限制了進(jìn)一步的應(yīng)用。在這里，我們提出了一種表面合成方法，可以直接在半導(dǎo)體金屬氧化物表面上形成原子精確的GNRs。我們前體設(shè)計(jì)中預(yù)先編程的熱觸發(fā)式多步轉(zhuǎn)化，取決對(duì)C-Br，C-F鍵和環(huán)脫氫的高度選擇性和順序活化。通過(guò)掃描隧道顯微鏡和光譜學(xué)研究證實(shí)了其末端為鋸齒狀的平面可形成扶手型GNRs，這也表明GNRs與金紅石TiO
2基體之間的相互作用較弱。

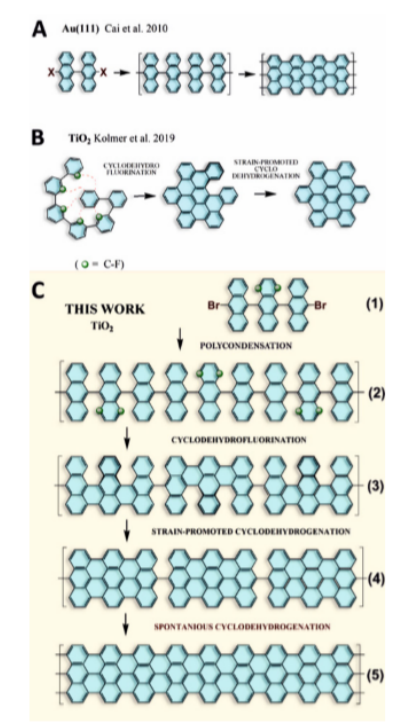

Fig. 1. 納米石墨烯的表面合成策略。

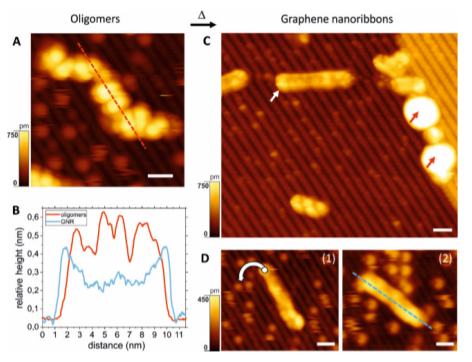

Fig. 2. 低聚蒽酮轉(zhuǎn)化為石墨烯納米帶。

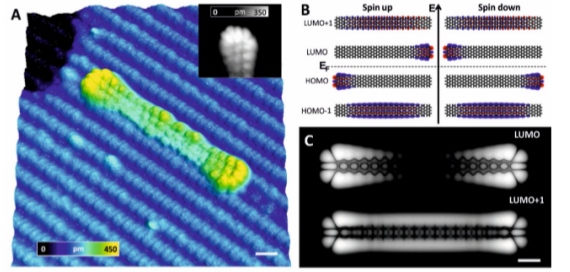

Fig. 3. 有限7a-GNR中的自旋極化終態(tài)。

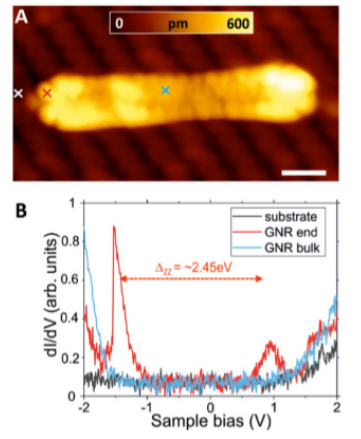

Fig. 4. 電子結(jié)構(gòu)特征。
相關(guān)研究成果于2020年由美國(guó)橡樹(shù)嶺國(guó)家實(shí)驗(yàn)室A.-P. Li課題組，發(fā)表在Science (DOI: 10.1126/science.abb8880)上。原文：Rational synthesis of atomically precise graphene nanoribbons directly on metal oxide surfaces。
摘自《石墨烯雜志》公眾號(hào)：
.jpg)
