這里，將磺化聚合物納米管（SPNTs）用作碳源和載體，硝酸鐵用作鐵源，鹽酸多巴胺作為粘合劑和碳涂層，再通過高效的微波輔助方法制備得分散良好的多孔CNT@Fe3O4@C復合材料。由于碳層的覆蓋，Fe3O4納米顆粒穩定地固定在CNT上，這將有效抑制顆粒膨脹，粉碎和脫落，從而有助于電化學行為。相對于Fe3O4納米顆粒，其存儲量增強了兩倍。在電流密度為500 mA g-1時，該復合材料的比電容高達1039.3 mA h g-1，且顯示出優異的倍率性能和機械穩定性。

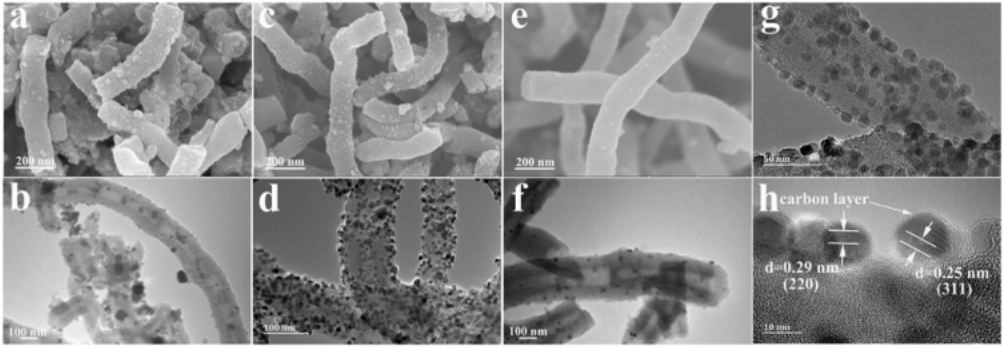

Figure 1.（a-b）W180-30樣品，（c-d）W180-60樣品，（e-f）W180-90樣品的SEM和TEM圖，（g-h）W180-60樣品的HRTEM圖。
Figure 2. W180-30，W180-60和W180-90樣品的（a）XRD圖和（b）TGA曲線。

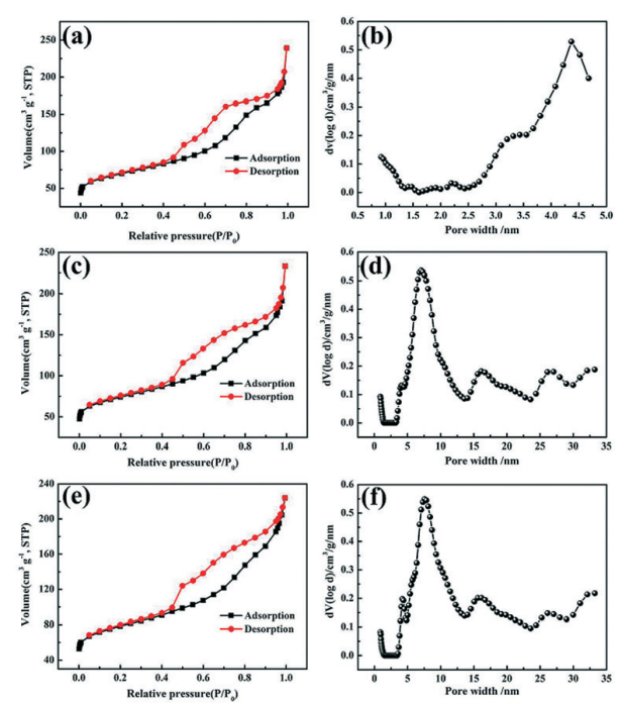

Figure 3. （a-b）W180-30樣品，（c-d）W180-60樣品，（e-f）W180-90樣品的N2吸脫附等溫曲線和孔徑尺寸分布曲線。

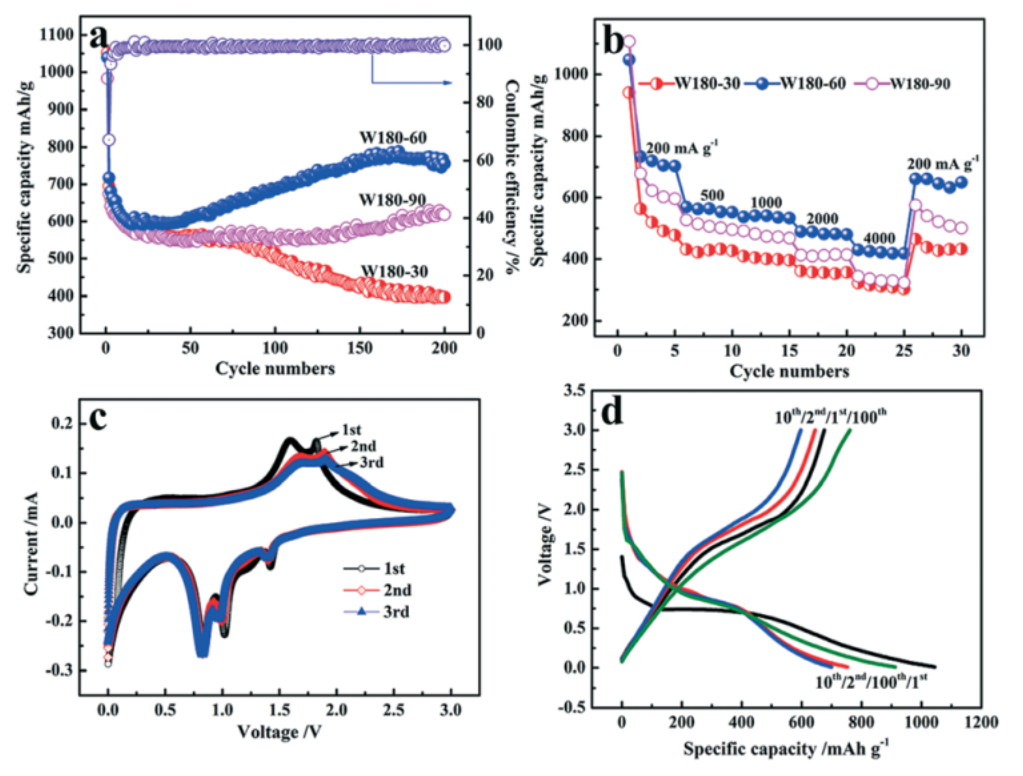

Figure 4.（a）三種樣品在500 mA g-1電流密度時的循環性能測試以及W180-60樣品的庫倫效率，（b）三種樣品的倍率性能，基于W180-60電極的（c）CV曲線和（d）GCD曲線。
該研究工作由新疆大學的Lang Liu課題組于2020年發表在CrystEngComm期刊上。原文：C@Fe3O4 nanoparticles anchored on carbon nanotubes with enhanced reversible lithium storage
