許多工程應用需求具有多功能機械性能的輕質材料。石墨烯氣凝膠（GAs）已成為潛在的候選材料。但是，目前報道的GA的機械強度較差。在這里，我們報道了一種硼酸鹽交聯劑輔助的兩步冷凍法，用來合成核-殼結構的GA。大的溫度梯度可以控制冰晶的成核和生長，導致形成密集堆積的核和稀疏堆積的外殼。通過核殼之間連續分布的機械負載，可以賦予這種獨特的結構以高壓縮強度（50％應變時43.43KPa在）和彈性。它可以從70％的應變和50％的應變下的100次壓縮循環中完全恢復。GA還顯示出對電阻的出色壓縮敏感性，這是首次報道的GA的蠕變抗性，在4 kPa靜態力和200℃的空氣下殘余應力可忽略不計。形成的核殼GA具有穩定的壓電效應，超低的熱電導率（0.023 W m
-1K
-1）和出色的電導率（70％應變下高達52.99 S/m）。其獨特的架構及多功能的機械性能使其有望用于多種應用，包括括柔性傳感器，制動器，隔熱材料和電子產品

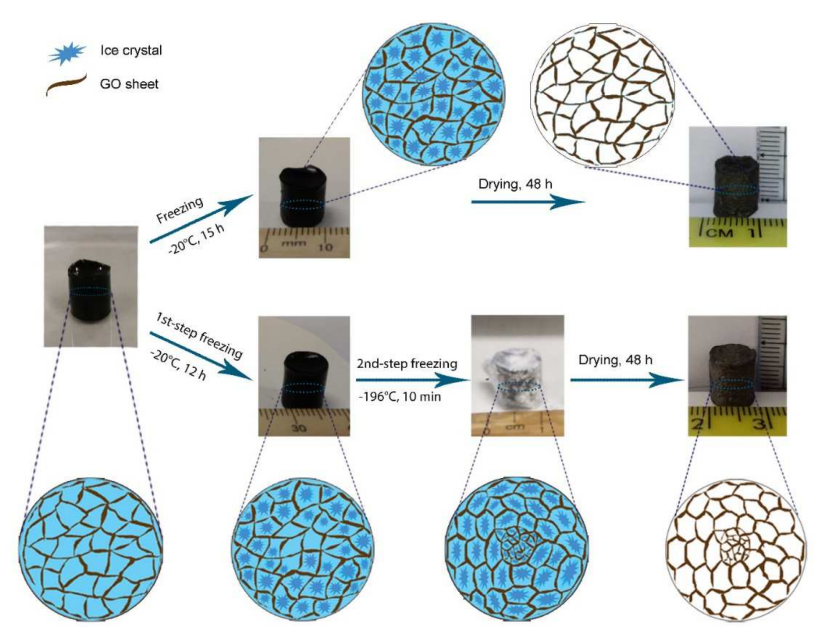

Figure 1. 通過一步和兩步冷凍法合成Gas的示意圖，及不同合成步驟中GHs和GAs的照片。

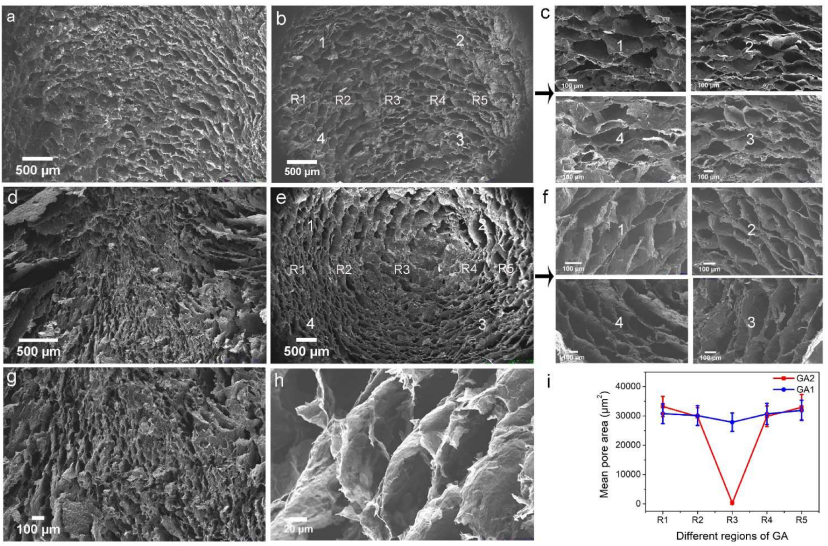

Figure 2. （a，b）GA-1和（d，e）GA-2的縱向和橫截面的SEM圖像。（c，f）GA-1和GA-2的不同橫截面區域。（g，h）分別位于GA-2的核和殼區域中定向排布的的類六角形細胞結構。（i）（b，e）中分別標出的五個不同區域的平均孔面積。

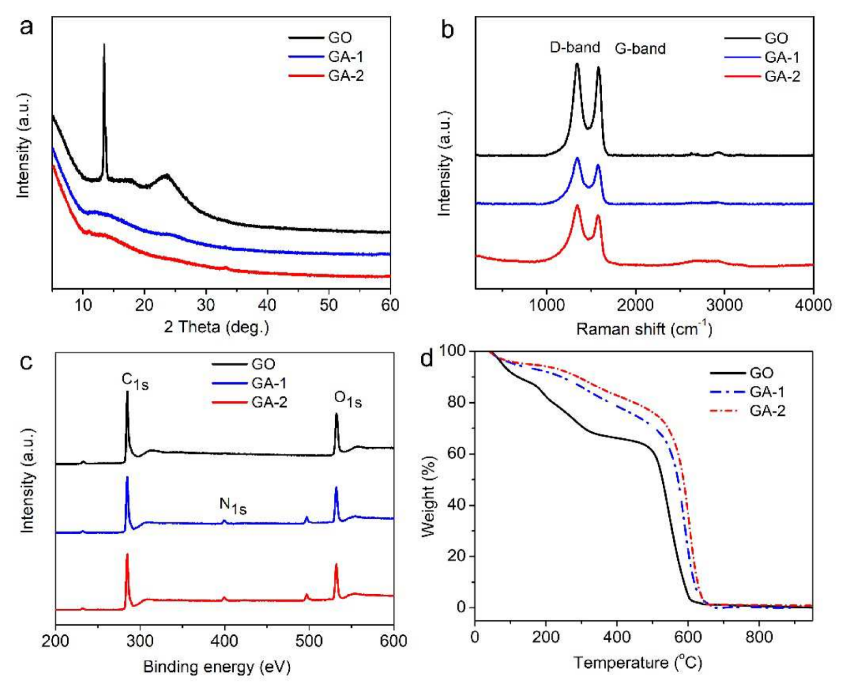

Figure 3. GO薄片、GA-1和GA-2的理化性質表征（a）XRD譜圖，（b）拉曼光譜，（c）XPS光譜，和（d）TGA曲線。
Figure 4. GA-2和GA-1的壓縮特性，（a，b）在50％應變時的應力-應變曲線； 插圖：一個壓縮循環的實驗快照。（c）強度恢復率和能量損失系數。（d）在50％的應變下，GA-2在100個循環中的總應變損失，（e）在不同的應變下GA-2的壓縮應力-應變曲線。（f）文獻中報道的幾種石墨烯多孔材料的極限強度和強度恢復率；括號中的數字表示相應的應變和壓縮循環。

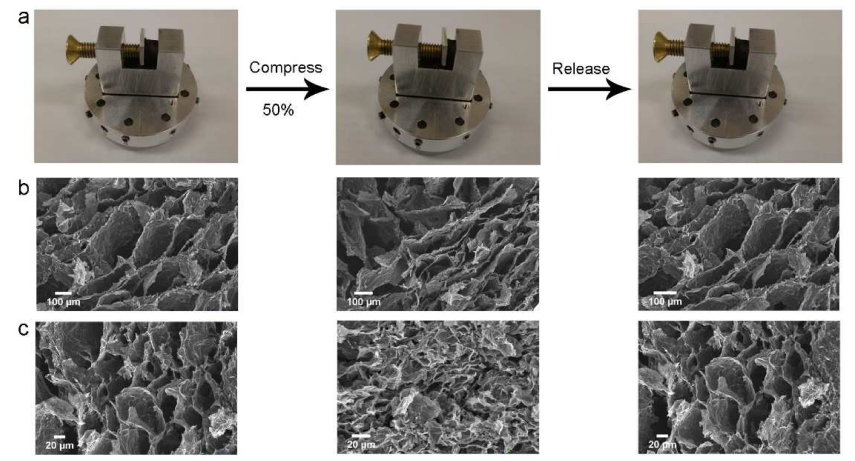

Figure 5. 通過原位觀察GA-2在50％應變下的變化。（a）GA-2在樣品架內不同狀態下的光學照片。GA-2的（b）殼層和（c）核心區域不同放大倍數下的SEM圖像。
Figure 6. GA-2和GA-1在25、100和200°C的溫度下以（a）1 kPa和（b）4 kPa的恒定σ保持30分鐘所得蠕變曲線。

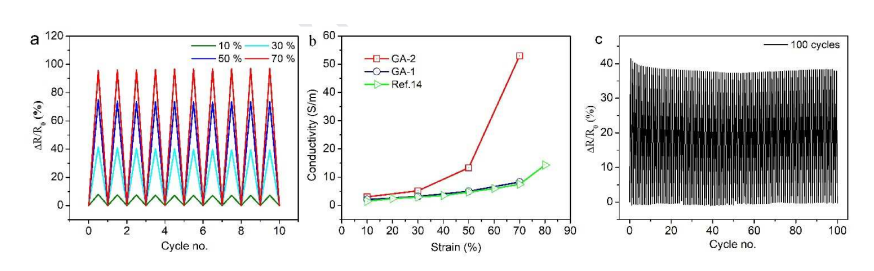

Figure 7. GA-2的機電性能。（a）在10個循環內施加不同應變下的電阻變化;（b）與GA-1和參考數據相比，GA-2的等效電導率-壓縮應變曲線。（c）將GA-2重復壓縮至30％的應變達100個循環過程中的壓阻行為。
本研究于2020年由悉尼大學 Yuan Chen和Liyong Tong課題組發表于Carbon（https://doi.org/10.1016/j.carbon.2020.02.057）
原文：Core-shell structured graphene aerogels with multifunctional mechanical, thermal and
electromechanical properties
